Конструктивные особенности

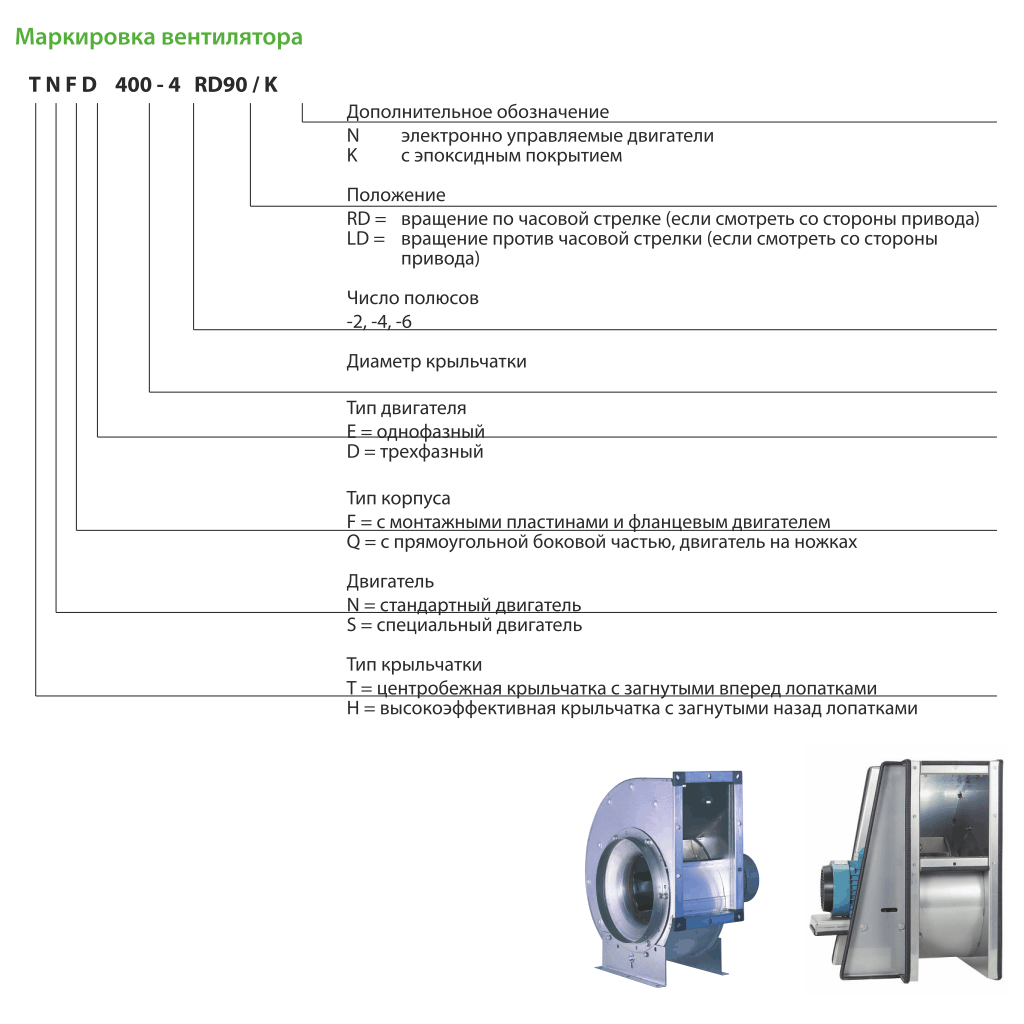

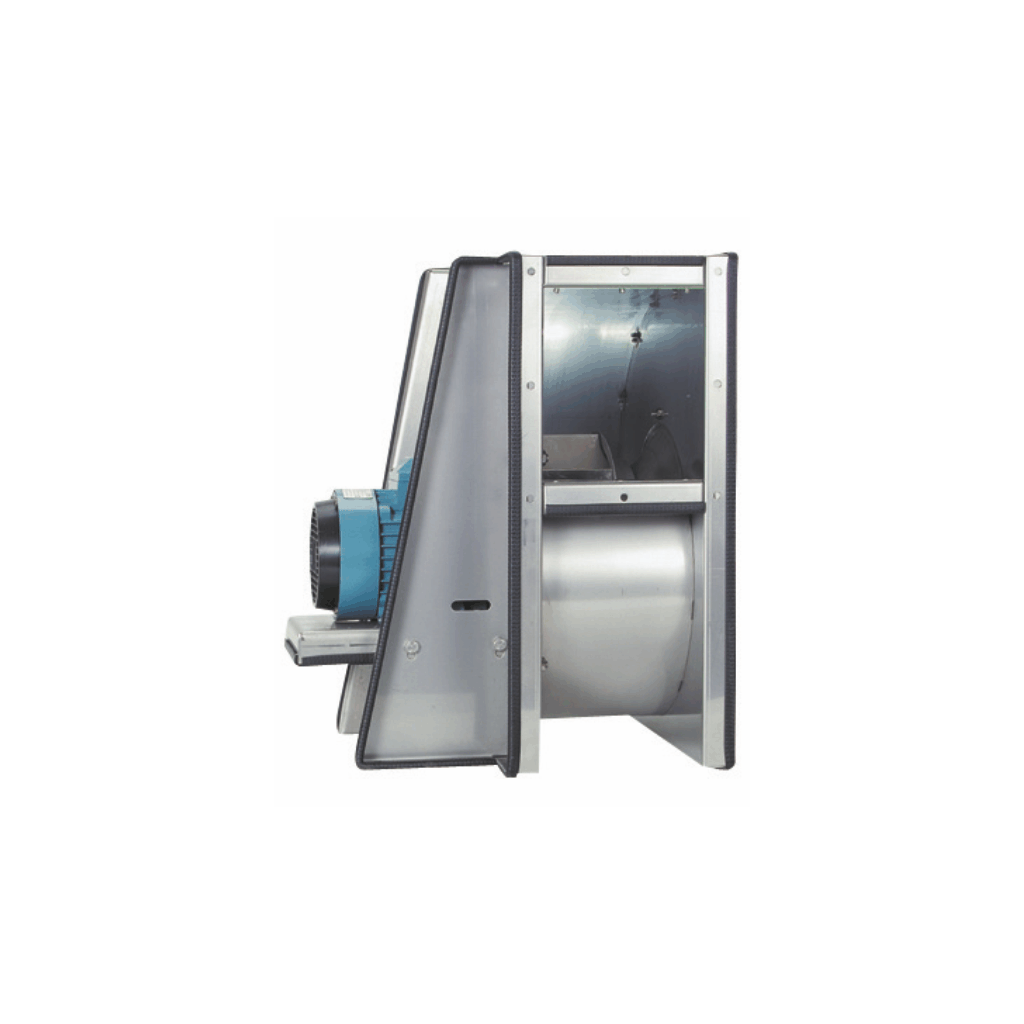

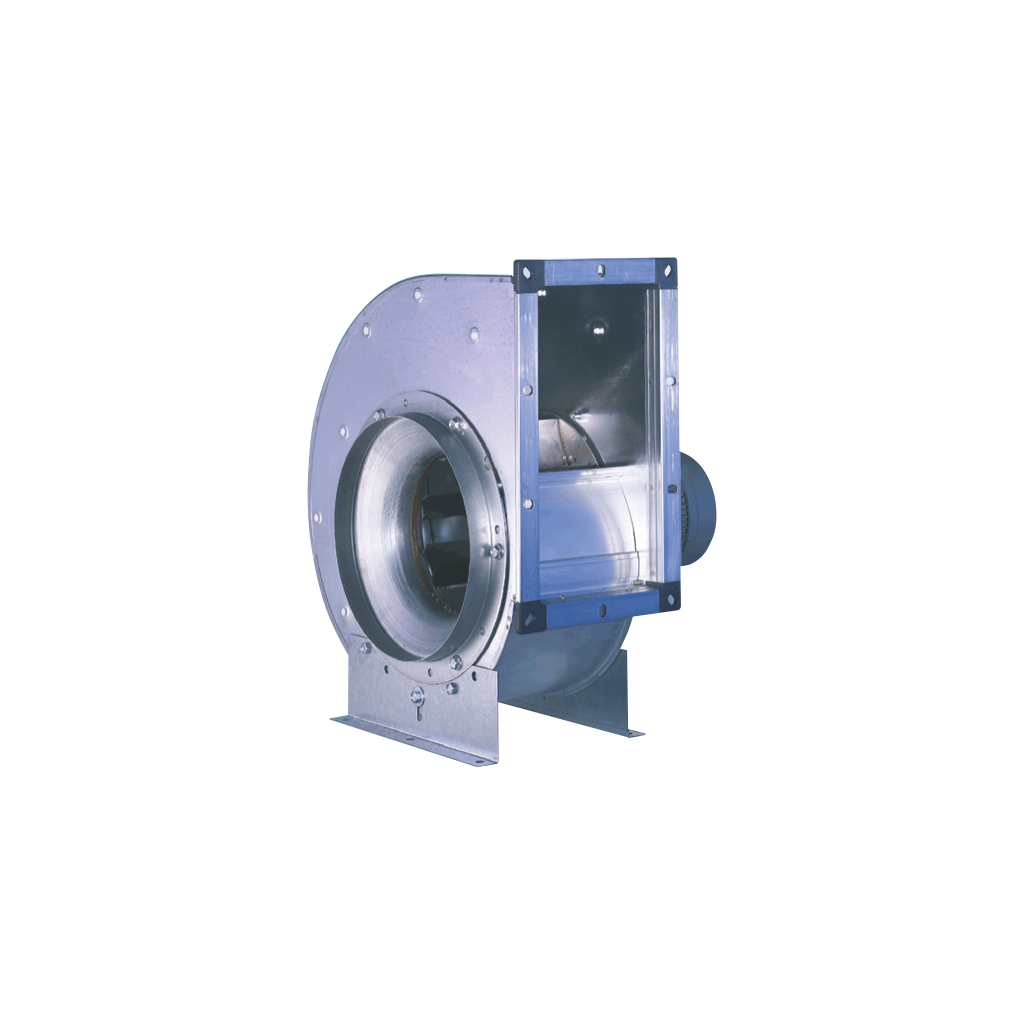

TN / HN – вентиляторы одностороннего всасывания с прямым приводом для легкой промышленности. Используются для пере- дачи чистого или слегка загрязненного воздуха и неагрессивных газов.
Лопатки рабочих колес вентиляторов модели TN загнуты вперед, модели HN — загнуты назад. Корпус вентиляторов газонепроницаем. Допустимый диапазон температуры перемещаемой среды
– от -30 до +60 °C.
Корпус
Корпус вентиляторов изготовлен из оцинкованной листовой стали. Может быть окрашен или иметь порошковое покрытие корпуса.
Крыльчатка
> TN — с загнутыми вперед лопатками, колеса (крыльчатки) изготавливаются из оцинкованной листовой стали. Прочная конструкция позволяет получать высокие окружные скорости. В зависимости от размера на входе будут использоваться конусы, изготовленные из армированного стекловолокном полиамида или из оцинкованной листовой стали.
> HN — с загнутыми назад лопатками, рабочие колеса изготовлены из устойчивого к морской воде алюминия. Их низкий момент инерции позволяет уменьшить размеры двигателя. Конусы на входе изготовлены из оцинкованной стали.
Крыльчатки всех вентиляторов статически и динамически сбалансированы в двух плоскостях согласно уровню системы менеджмента качества G 2.5 (DIN ISO 1940).
Двигатели
Все вентиляторы оснащены стандартными асинхронными двигателями (возможна установка как на фланце, так и на опоре). Класс защиты IP55, класс изоляции F. Допустимый диапазон температуры окружающей среды от -20 до +40 °C. До 100 размера доступны электродвигатели, управляемые напряжением.
Управление скоростью
Для регулирования скорости доступны различные блоки управления. Соответствующие контроллеры перечислены ниже кривых вентилятора.
Аэродинамические характеристики
Аэродинамические характеристики для этих типов вентиляторов были рассчитаны в монтажном положении B (подключены с напорной стороны и открыты на всасывающей стороне) и представляют собой увеличение статического давления Δpst в зависимости от расхода воздуха. Динамическое давление pd2 со стороны выпускного отверстия вентилятора.

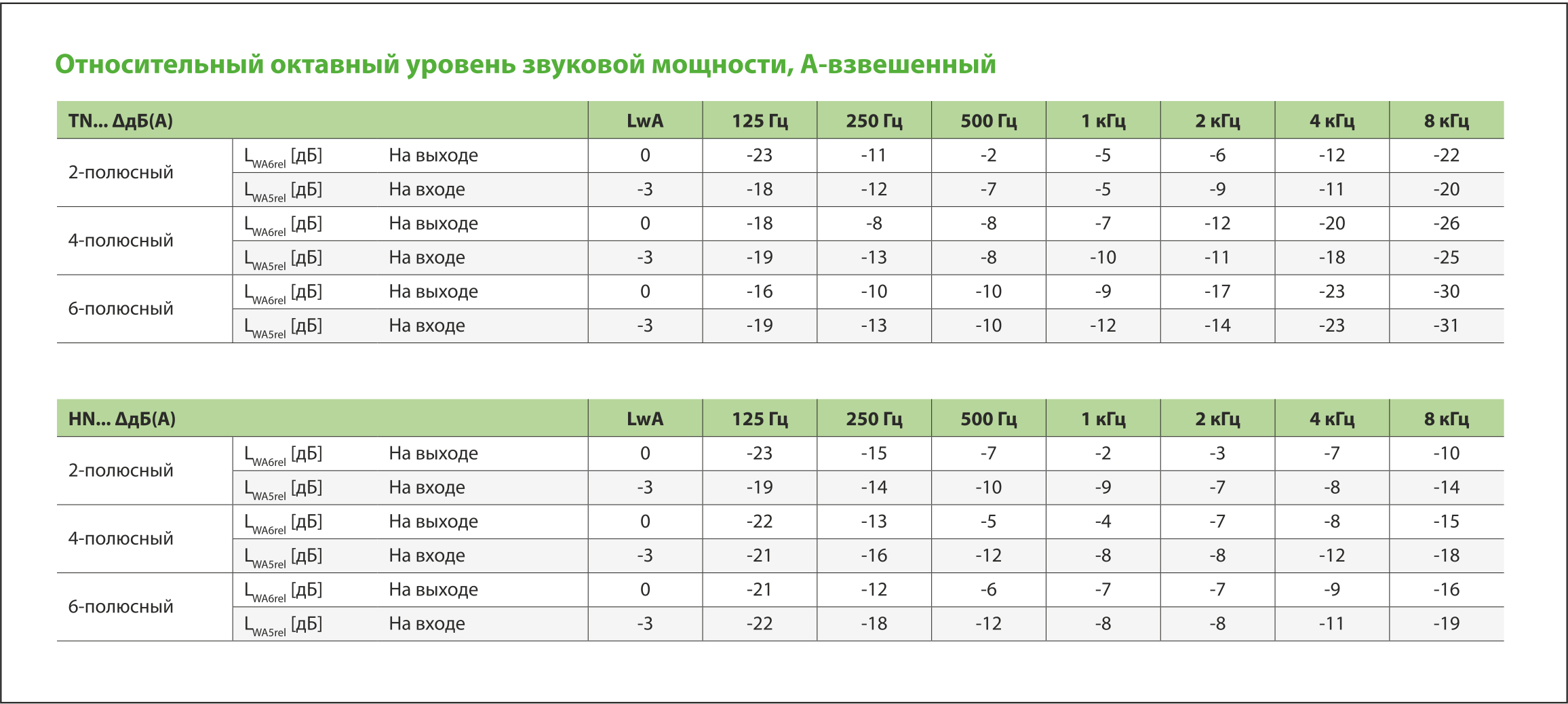

Звуковой уровень
Для расчета уровня звука используется метод огибающей поверхности в соответствии с DIN 45 635 раздел 38.
Допустимые отклонения
Допустимые отклонения характеристик вентиляторов соответствуют DIN 24 166.
