Конструктивные особенности

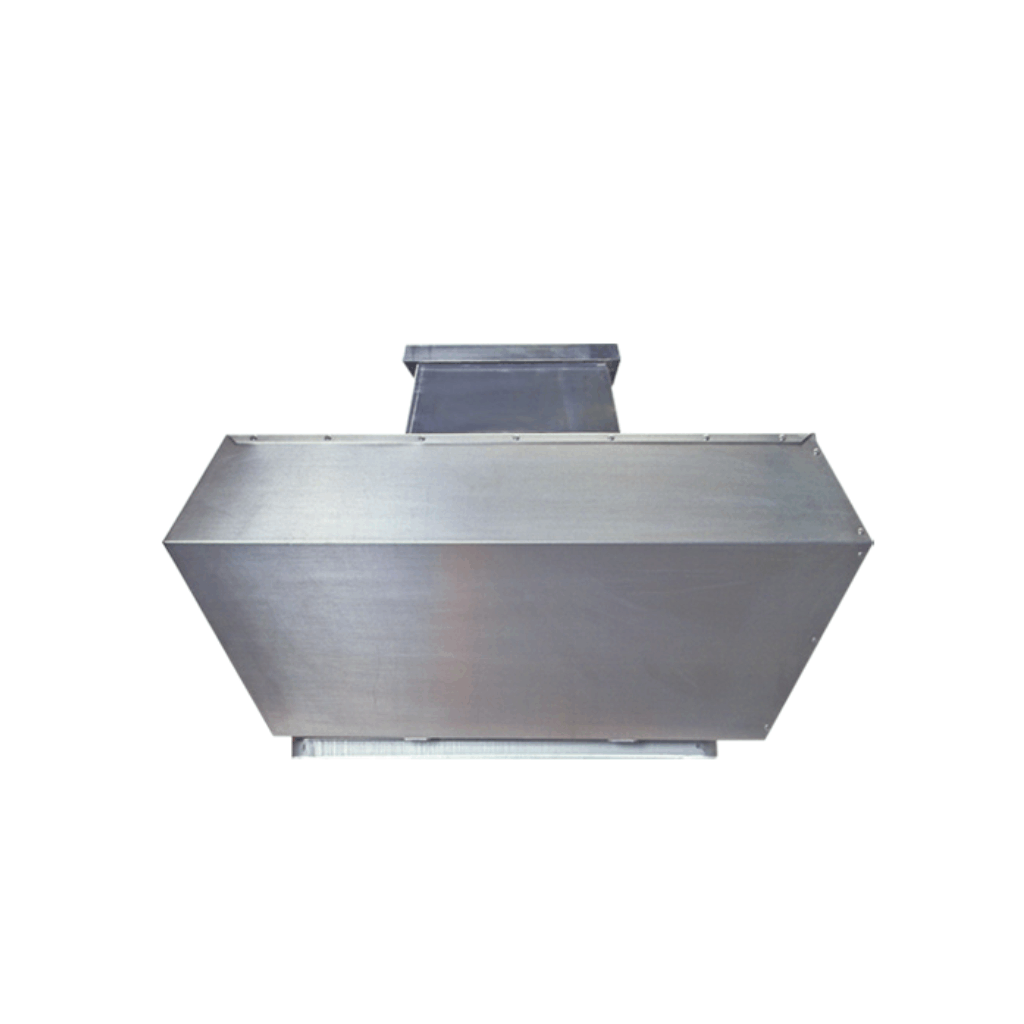

Крышные вентиляторы Wolter подходят для установки на различные типы кровли. Поскольку двигатель находится вне воз- душного потока, вентиляторы серии RVH могут работать при температурах до 120 °C (80 °C, если используются двигатели с регулируемой скоростью, 50 °C для размеров RVH 800 и выше.)
Корпус
Корпус, боковые панели и крышка двигателя изготовлены из стойкого к морской воде алюминия. Основание со встроенным конусом на входе изготовлено из оцинкованной листовой стали.
Крыльчатка
Крыльчатка с загнутыми назад лопатками изготовлена из алюминия и сбалансирована статически и динамически в соответствии с G 6.3 (DIN ISO 1940).
Двигатель
Стандартный IEC двигатель в раме типа IMB5. Класс защиты IP 55, 1~230 В/50 Гц или 3~400 В/50 Гц, класс изоляции F. Двигатели стандартных вентиляторов до размера 500 имеют возможность регулирования скорости при помощи напряжения.
Электрическое подключение
Клеммная коробка двигателя доступна после снятия кожуха вентилятора. Двигатель должен быть подключен в соответствии со схемой, представленной в соответствующей инструкции.
Установка
Все вентиляторы поставляются готовыми к установке и упакованы в отдельные коробки или ящики. Мы рекомендуем использовать соответствующие крышные короба Wolter.
Если используются другие крышные короба, следует соблюдать размеры, приведенные в нашем каталоге, для достижения лучшей герметизации.
Аэродинамические характеристики
Кривые для крышных вентиляторов показывают изменение статического давления Δp в зависимости от производительности вентилятора по воздуху. Эталон плотности воздуха 1.2 кг/м³.
