Конструктивные особенности

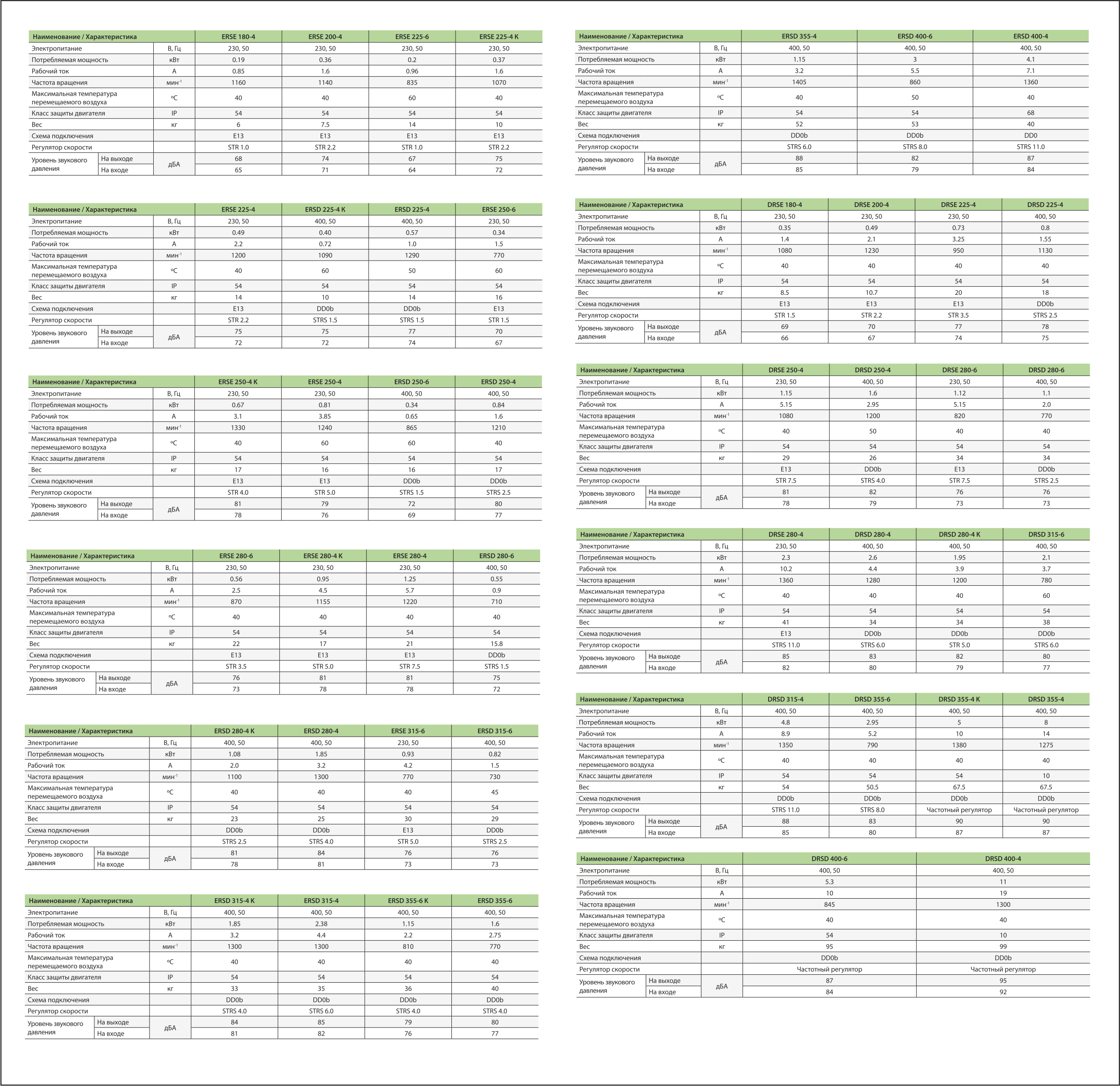

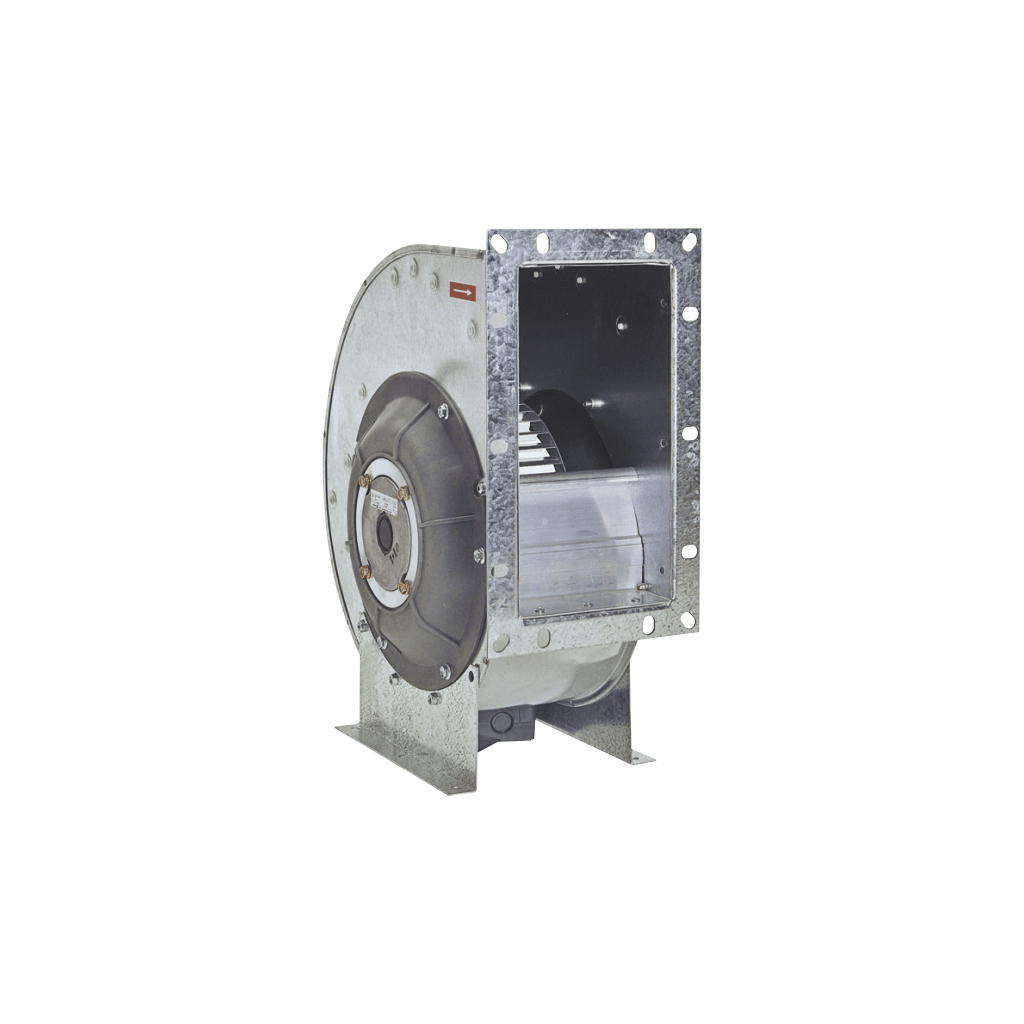

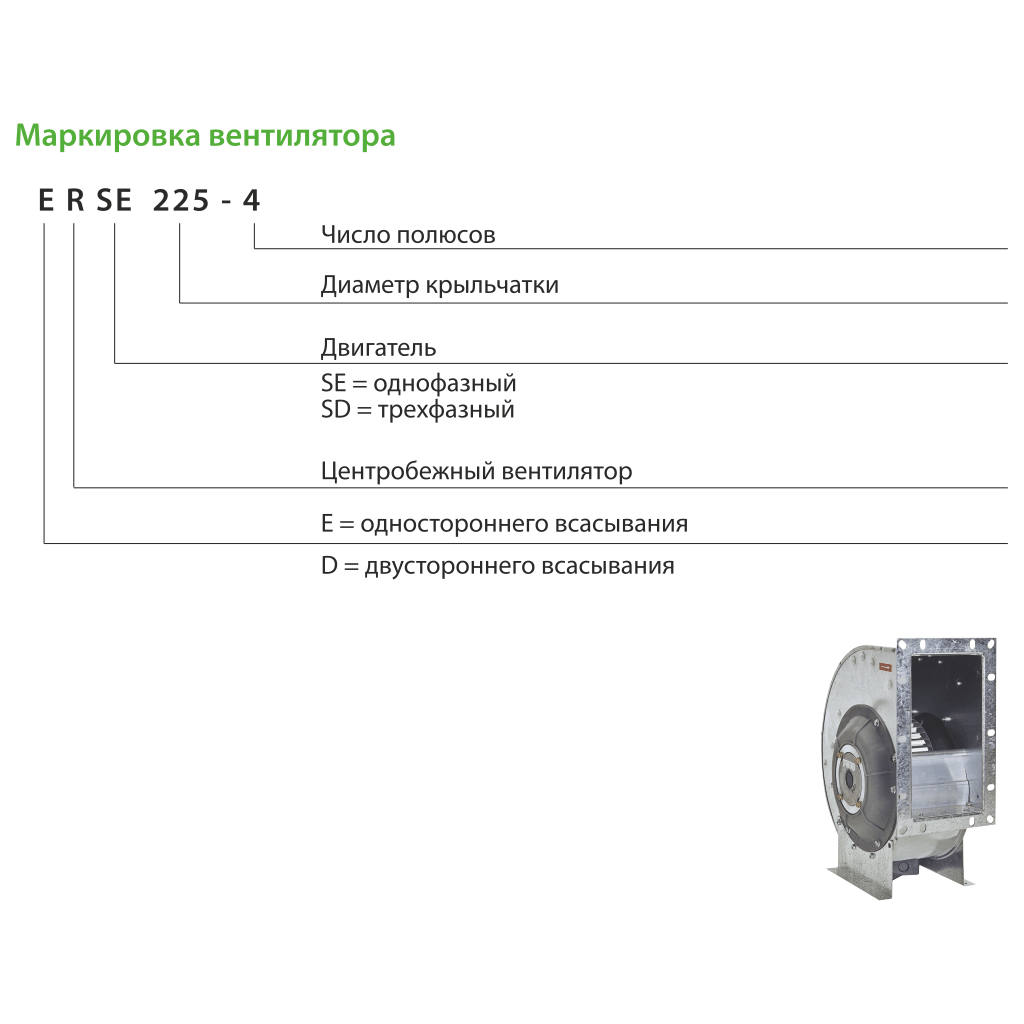

Высокопроизводительные центробежные вентиляторы ERS/DRS были разработаны для использования в современных системах вентиляции и кондиционирования воздуха и хорошо подходят для перемещения воздуха и слегка агрессивных сред. Размер соответствует стандарту R20 в соответствии с DIN 323. Обозначение размера соответствует внешнему диаметру рабочего колеса.
Корпус
Корпуса радиальных высокопроизводительных вентиляторов изготавливаются из оцинкованной листовой стали, причем стороны корпуса связаны со спиральным дефлектором. Монтажные пластины могут быть установлены на боковых панелях вентилятора с шагом 90°.
Крыльчатка
Крыльчатка изготовлена из оцинкованного листового металла и устанавливается непосредственно на внешний ротор элект- родвигателя. Крыльчатка сбалансирована в двух плоскостях в соответствии с G 2.5 (DIN ISO 1940).
Электрическое соединение
Электрическое подключение осуществляется через клеммную коробку с классом защиты IP 44 . Однофазные электродвигатели оснащены заливным пусковым конденсатором, закрепленным на клеммной коробке.
Направление вращения
Направление вращения вентиляторов типа ERS по часовой стрелке, если смотреть со стороны входного отверстия. Для вентиляторов типа DRS против часовой стрелки, если смотреть со стороны кабельного вывода.
Аэродинамические характеристики
Гидравлические характеристики для этих типов вентиляторов были рассчитаны в монтажном положении B (подключены с напорной стороны и открыты на всасывающей стороне) и представляют собой увеличение статического давления Δpst в зависимости от расхода воздуха. Динамическое давление pd2 со стороны выпускного отверстия вентилятора.
